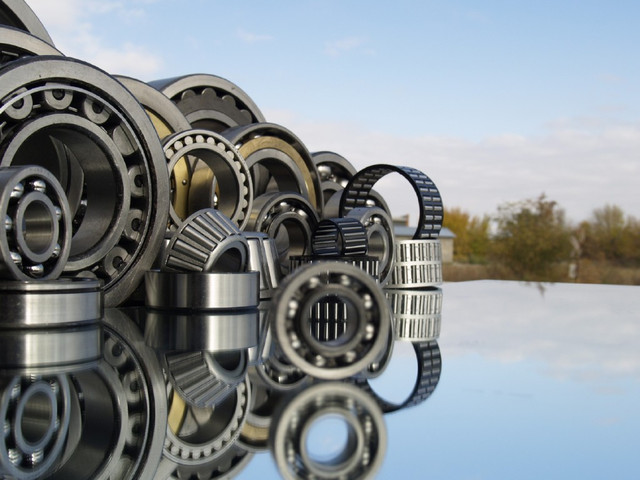

Позначення підшипників ГОСТ

Умовні позначення підшипника наносять на торці кілець тавруванням, травленням або електроіскровим способом. На зовнішній поверхні зовнішнього кільця - електрохімічним травленням.
Умовне позначення на кільцях не наносять у ряді випадків для мініатюрних і прецизійних підшипників. Їх записують у супровідній документації і на упаковці.
Умовне позначення підшипників кочення складається з основного умовного позначення і додаткових знаків.
Основне умовне позначення характеризує основне виконання підшипника:
з кільцями і тілами кочення з підшипникової сталі ШХ15;
класу точності 0 по ГОСТ 520;
з сепаратором, встановленим для основного конструктивного виконання згідно галузевої документації.
Позначення внутрішнього діаметра:
Внутрішні діаметри від 1 до 9 мм, виражені цілим числом, позначаються цифрою, що дорівнює номінальному діаметру; внутрішні діаметри 10, 12, 15, 17 мм - відповідно цифрами 00, 01, 02, 03; внутрішні діаметри від 20 до 495 мм, кратні 5, - двозначними цифрами, отриманими від ділення номінального діаметра на 5; внутрішні діаметри, рівні 0,6; 1,5; 2,5; 22; 28; 32 мм, а також від 500 до 2000 мм, - числом, рівним номінальному діаметру, відокремленим знаком дробу від інших знаків основного умовного позначення, наприклад, 10079/560.
Якщо внутрішній діаметр дробове число в діапазоні до 10 мм, то йому привласнюється знак позначення найближчого цілого числа, при цьому на другому місці основного позначення ставиться цифра 5. Якщо внутрішній діаметр в діапазоні 10...19 мм відрізняється від 10, 12, 15 і 17 мм, то йому привласнюється позначення найближчого з вказаних діаметрів, при цьому на третьому місці основного позначення ставиться цифра 9. Внутрішні діаметри від 20 до 495 мм, виражені дробом або цілим числом, але не кратним 5, позначаються цілим наближеним приватним від ділення значення діаметра на 5. В умовне позначення таких підшипників на третьому місці ставиться цифра 9.
Додаткові знаки умовного позначення:
Додаткові знаки умовного позначення розташовують праворуч і ліворуч від основного умовного позначення.
Додаткові знаки праворуч записуються з великої літери, а додаткові знаки ліворуч відокремлюються від основного умовного позначення знаком тире.
Розшифровка і порядок розташування знаків, що позначають додаткові вимоги, що відповідають наступною схемою.
Додаткові знаки позначають наступне:
категорія - буква А або В позначає наявність додаткових технічних вимог, встановлених у технічних умовах на підшипники категорій А, В, С або В конструкторській документації , затвердженої в установленому порядку. Знак категорії З не проставляється. Знаки, проставлені перед позначенням категорії А і В, що позначають додаткові технічні вимоги;
момент тертя - цифра 1, 2, 3... означає норму моменту тертя. При цьому в умовному позначенні радіально-упорних і радіальних однорядних підшипників з радіальним зазором по нормальній групі на місці позначення радіального зазору проставляється буква М;
радіальний зазор - цифра 1,2,3... позначає групу радіальних зазорів по ГОСТ 24810;
клас точності - позначення Про, X, 6, 5, 4, 2 характеризує в порядку підвищення точності значення граничних відхилень розмірів, форми, розташування поверхонь підшипників, Літера «У», що стоїть після знака класу точності, означає підвищену точність конічних роликових підшипників монтажної висоті;
конструкція підшипника - буква М вказує: радіальний кульковий дворядний сферичний підшипник з кільцевою проточкою і отворами для змащення по ГОСТ 5721, ГОСТ 24696 і ГОСТ 24850; радіальний роликовий підшипник з короткими циліндричними роликами і габаритами по ГОСТ 5577; наполегливий кульковий одинарний або подвійний підшипник з розмірами діаметру вільного кільця по ГОСТ 7872;
підшипник підвищеної вантажопідйомності – літера А;
матеріал деталей - позначення (цифри вказують на наступні виконання):
Ю,Ю1...- всі деталі підшипника або частина деталей з нержавіючої сталі;
Х, Х1... - кільця і тіла кочення або тільки кільця (в тому числі одне кільце) з цементируемой сталі;
Р, Р1... - деталі підшипника з теплостійких (швидкорізальних) сталей;
Г, Г1... - сепаратор з чорних металів;
Б, Б1 ...- сепаратор з безоловянистой бронзи;
Д, Д1...- сепаратор з алюмінієвого сплаву;
Е, Е1... - сепаратор з пластичних матеріалів;
Л, Л1... - сепаратор з латуні;
Я, Я1... - деталі підшипника з рідко застосовуваних матеріалів (твердих сплавів, кераміки, скла та ін);
Н, Н1... - кільця і тіла кочення або тільки кільця (в тому числі одне кільце) з модифікованою жароміцної сталі (крім підшипників радіальних сферичних роликових дворядних);
3, 31... - деталі підшипника зі сталі ШХ зі спеціальними легуючими добавками (кальцій, кобальт і ін);
конструктивні зміни - позначення К, К1. . . з цифрами в порядку виконання. Для циліндричних роликових підшипників «До» означає сталевий штампований сепаратор. Для кулькових радіально-упорних підшипників До, К6 і К7 визначаються по ГОСТ 832:
роликові підшипники з модифікованим контактом - позначення М, М1. . . з цифрами в порядку виконання;
спеціальні технічні вимоги - позначення У, У1... - посилені вимоги щодо шорсткості, по точності обертання і ін. з цифрами в порядку виконань;
вимоги до температури відпустки - Т, Т1...Т 4 - позначення температури стабілізуючого відпустки при виготовленні (160, 180, 200, 250, 300°С відповідно);
мастильні матеріали - позначення С1, С2...С30 - види мастильних матеріалів для підшипників закритого типу;
вимоги щодо рівня вібрації - Ш, Ш1...Ш5 - позначення рівня вібрації. Із зростанням цифрового індексу величина рівня вібрації зменшується.
Деякі голчасті підшипники мають умовне позначення у вигляді трьох співмножників. При цьому числові значення співмножників визначають внутрішній діаметр, зовнішній діаметр і ширину підшипника в мм до порядку перерахування. Буква, що стоїть в кінці позначення, позначає матеріал сепаратора, букви стоять перед добутком чисел - конструктивну різновид підшипника, наприклад:
К - підшипник радіальний роликовы й з голчастими роликами однорядний без кілець, наприклад, К25х30х10Д;
ІК - підшипник радіальний роликовий з голчастими роликами однорядний з сепаратором, наприклад, ИК15х27х16;
ІКВ - підшипник радіальний роликовий з голчастими роликами однорядний без внутрішнього кільця, з канавкою і отвором для змащування, з сепаратором, наприклад, ИКВ45х55х16Е;
КК - підшипник радіальний роликовий з голчастими роликами дворядний без кілець, наприклад, КК20х26х34Е.
КВК - підшипник радіальний роликовий з голчастими роликами однорядний без кілець, для опор поршневих пальців, наприклад, КВК12х16х13Г;
КСК - підшипник радіальний роликовий з голчастими роликами однорядний без кілець, для опор кривошипно-шатунного механізму, наприклад, КСК18х24х13Г;
АК - підшипник упорний одинарний з голчастими роликами без кілець, наприклад, АК28,8х45,5хЗЕ.
Цифра, що стоїть попереду умовного позначення, що позначає ступінь точності роликів по ГОСТ 6870, наприклад, 3ККЗ0х35х46Е. Роликовий голчастий підшипник (РІП) для лінійного переміщення має окреме позначення, наприклад, РІП 2010. Перші дві цифри позначають зліва діаметр ролика (2,0 мм), останні - ширину подшиника (10 мм).
Позначення конструктивної різновиди:
П'ятий та шостий знаки в основному умовному позначенні в поєднанні з четвертим знаком характеризують конструктивну різновид підшипника.
Перелік позначення конструктивних різновидів основних типів підшипників МПЗ включає наступне:
000 - підшипник радіальний кульковий однорядний, комплектний, з сепаратором - основний тип, наприклад: 206, 1000907;
001 - підшипник радіальний кульковий сферичний дворядний з циліндричним отвором, комплектний, з сепаратором - основний тип, наприклад, 1007;
002 - підшипник радіальний роликовий з короткими циліндричними роликами однорядний, з фланці на внутрішньому кільці, комплектний, з сепаратором - основний тип, наприклад, 2206;
003 - підшипник радіальний роликовий сферичний дворядний з фланці на внутрішньому кільці і несиметричними роликами - основний тип, наприклад, 3518;
007 - підшипник радіально-упорний роликовий однорядний з конічними роликами, з кутом контакту до 16°, комплектний, з сепаратором - основний тип, наприклад, 7520;
008 - підшипник упорний кульковий одинарний, комплектний, з сепаратором - основний тип, наприклад, 8703;
009 - підшипник упорний роликовий одинарний, комплектний, з сепаратором - основний тип, наприклад, 9102;
012 - підшипник радіальний роликовий з короткими циліндричними роликами однорядний з однобортовым зовнішнім кільцем, наприклад, 12115;
013 - підшипник радіальний роликовий сферичний дворядний основного типу з закрепительной втулкою, наприклад, 13530;
023 - підшипник радіальний роликовий сферичний однорядний, наприклад, 23508;
024 - підшипник радіальний роликовий з голчастими роликами однорядний без внутрішнього кільця і сепаратора, з бортами, наприклад, 4024106;
027 - підшипник радіально-упорний роликовий однорядний з конічними роликами і кутом конуса 20-30°, наприклад, 27313;
039 - підшипник наполегливо-радіальний роликовий зі сферичними роликами, наприклад, 9039434;
042 - підшипник радіальний роликовий з короткими циліндричними роликами однорядний з бортами на зовнішньому кільці і однобортовым внутрішнім кільцем, наприклад, 42212;
046 - підшипник радіально-упорний кульковий однорядний з кутом контакту 26°, наприклад, 46204;
050 - підшипник радіальний кульковий однорядний зі стопорною канавкою на зовнішньому кільці, наприклад, 50206;
053 - підшипник радіальний роликовий сферичний дворядний з симетричними роликами, без бортів на внутрішньому кільці, наприклад, 53608;
060 - підшипник радіальний кульковий однорядний з одного сталевий захисною шайбою, наприклад, 60204;
066 - підшипник радіально-упорний кульковий однорядний з кутом контакту 36°, наприклад. 66312;
073 - підшипник радіальний роликовий сферичний дворядний основного типу з стяжний втулкою, наприклад, 73544;
074 - підшипник радіальний роликовий з голчастими роликами однорядний, без сепаратора, з бортами на зовнішньому кільці, наприклад, 4074106;
080 - підшипник радіальний кульковий однорядний з двома сталевими захисними шайбами, наприклад, 80213;
083 - підшипник радіальний роликовий сферичний дворядний основного типу з ущільненнями, наприклад, 83720;
084 - підшипник радіальний роликовий з голчастими роликами однорядний без внутрішнього кільця і сепаратора, з бортами, з внутрішнім діаметром дюймовому вимірі, наприклад, 4084110;
093 - підшипник радіальний роликовий сферичний дворядний основного типу з стяжний втулкою, нестандартизованих розмірів, наприклад, 93624;
102 - підшипник радіальний роликовий з короткими циліндричними роликами однорядний і двома стопорними шайбами, бессепараторный, наприклад, 102308;
106 - підшипник наполегливо-радіальний кульковий чотирирядний, наприклад, 106901;
113 - підшипник радіальний роликовий сферичний дворядний основного типу з конічним отвором, наприклад, 113556;
126 - підшипник радіально-упорний кульковий однорядний з роз'ємним внутрішнім кільцем і триточковим контактом, наприклад, 126805;
128 - підшипник наполегливо-радіальний кульковий багаторядний з кутом контакту 60°, наприклад, 128726;
129 - підшипник упорний роликовий одинарний в кожусі, наприклад, 129316;
150 - підшипник радіальний кульковий однорядний зі стопорною канавкою на зовнішньому кільці і однієї сталевий захисною шайбою, наприклад, 150213;
153 - підшипник радіальний роликовий сферичний дворядний з симетричними роликами і конічним отвором, наприклад, 153532;
154 - підшипник радіальний роликовий з голчастими роликами однорядний без внутрішнього кільця з сепаратором, і збільшеним по товщині зовнішнім кільцем з одним бортом, наприклад, 154901;
160 - підшипник радіальний кульковий однорядний з одностороннім ущільненням, наприклад, 160202;
170 - підшипник радіальний кульковий однорядний з канавкою для введення кульок і стопорною канавкою на зовнішньому кільці, наприклад, 170314;
176 - підшипник радіально-упорний кульковий однорядний з роз'ємним внутрішнім кільцем і чотирьохточковим контактом, наприклад, 176222;
180 - підшипник радіальний кульковий однорядний з двостороннім ущільненням, наприклад, 180305;
224 - підшипник радіальний комбінований дворядний з валиком замість внутрішнього кільця, кульками і короткими циліндричними роликами, наприклад, 4224703;
244 - підшипник радіальний роликовий з голчастими роликами однорядний з сепаратором, бортами на зовнішньому кільці, наприклад, 4244910;
254 - підшипник радіальний роликовий з голчастими роликами однорядний без внутрішнього кільця з сепаратором, наприклад, 254703;
256 - підшипник радіально-упорний кульковий дворядний з двостороннім ущільненням, наприклад, 256907;
263 - підшипник радіально-упорний роликовий сферичний, наприклад, 263215;
284 - підшипник радіальний роликовий з голчастими роликами однорядний з упорним бортом на зовнішньому кільці і фланці на внутрішньому кільці, наприклад, 284913;
292 - підшипник радіальний роликовий з короткими циліндричними роликами однорядний з бортами на зовнішньому кільці і без внутрішнього кільця, наприклад, 292220;
330 - підшипник радіальний кульковий дворядний з валиком замість внутрішнього кільця, наприклад,330902;
348 - підшипник наполегливо-радіальний кульковий однорядний з захисними шайбами і роз'ємним внутрішнім кільцем, наприклад, 348702;
353 - підшипник радіальний роликовий сферичний дворядний з симетричними роликами, без бортів на внутрішньому кільці, з закрепительной втулкою, наприклад, 353613;
464 - підшипник радіальний роликовий з голчастими роликами однорядний без кілець, наприклад, 464916;
524 - підшипник радіальний роликовий з голчастими роликами однорядний без внутрішнього кільця з сепаратором, наприклад, 524706;
614 - підшипник радіальний роликовий з голчастими роликами однорядний без внутрішнього кільця, з бочкоподібним зовнішньою опорною поверхнею і бортами на кільці, наприклад, 614706;
664 - підшипник радіальний роликовий з голчастими роликами дворядний без кілець (може мати в комплекті валик), наприклад, 664706;
704 - підшипник радіальний роликовий з голчастими роликами однорядний без внутрішнього кільця, з закритим торцем (карданний), наприклад,704702;
714 - підшипник радіальний роликовий з голчастими роликами дворядний з двома сепараторами і бортами на зовнішньому кільці, наприклад, 6714912;
753 - підшипник радіальний роликовий сферичний дворядний з симетричними роликами, без бортів на внутрішньому кільці, з стяжний втулкою, наприклад, 753614;
804 - підшипник радіальний роликовий з голчастими роликами однорядний без внутрішнього кільця, з закритим торцем (карданний), різної конструкції, наприклад, 804907;
819 - підшипник упорний роликовий одинарний зі збільшеним в зовнішньому діаметрі зовнішнім кільцем, наприклад, 819705;
824 - підшипник радіальний роликовий з голчастими роликами однорядний без внутрішнього кільця, з бочкоподібним зовнішньою опорною поверхнею, наприклад, 824904;
864 - підшипник радіальний роликовий з голчастими роликами однорядний без кілець, наприклад, 864710;
904 - підшипник радіальний роликовий з голчастими роликами однорядний без внутрішнього кільця, з закритим торцем (карданний), наприклад, 904902;
953 - підшипник радіальний роликовий сферичний дворядний з симетричними роликами, без бортів на внутрішньому кільці, з стяжний втулкою, нестандартизованих розмірів, наприклад, 953613;
984 - підшипник радіальний роликовий з голчастими роликами дворядний з двома сепараторами і бортами на зовнішньому кільці, наприклад, 6984919;
999 - підшипник упорний роликовий без кілець, наприклад, 999702.
Значення додаткових символів
Додаткові знаки
Підшипники підвищеної вантажопідйомності
А
Кільця і тіла кочення або кільця з цементуемих стали
Х
Всі деталі підшипника або частина деталей з корозійно-стійкої сталі
Ю
Деталі підшипників з теплостійких сталей
Р
Сепаратор з чорних металів
з безоловянистой бронзи
з алюмінієвого сплаву
з латуні
з пластичних матеріалів
Р
Б
Д
Л
Е
Конструктивні зміни деталей підшипника
До
Спеціальні вимоги до температури відпуску деталей
Т
Спеціальні вимоги до підшипників за рівнем вібрації
Ш
Додаткові вимоги до підшипника по шорсткості поверхонь деталей, радіального зазору, осьової гри, монтажної висоти, покриттю деталей та ін.
У
Ролики з модифікованим профілем
М
Примітка: наявність цифр після додаткового знаку в умовному позначенні означає номер виконання.

Додаткові знаки видів мастила для підшипників закритого типу
Додаткові знаки
Марка мастила
Робоча температура, t C
Приклад області застосування
Немає
ЦИАТИМ-201
-60 +90
Вузли тертя літаків і вертольотів; не рекомендується при високих питомих навантаженнях
С1
ОКБ-122-7
-60 +120
Авіаційні электормашины, прецезійні підшипники приладів
С2
ЦИАТИМ-221
-60 +150
Літальні апарати, електромашини
С3
ВНИИНП-210
-60 до +250
Важко навантажені тихохідні підшипники
С4
ЦИАТИМ-221С
-50 +180
Авіаційні електромашини
С5
ЦИАТИМ-201
-40 +110
Приладові, швидкісні підшипники
С6
ПФМС-4С
-30 +300
Кулькові гвинтові передачі і тихохідні підшипники
С7
ВНИИНП-271
-60 +130
Прилади, підшипники кочення з малим моментом тертя
С8
ВНИИНП-235
-60 до +250
Підшипники, що працюють з коливальними рухами
С9
ЛЗ-31
-40 +130
Вижимні підшипники зчеплення
С10
№158
від -40 до +120
Голчасті підшипники карданних передач автомобілів
С11
СИОЛ
-30 +139
Швидкісні підшипники электроверетен
С12
ВНИИНП-260
-50 +180
Прилади, швидкісні шарикопідшипники
С13
ВНИИНП-281
-60 +120
Агрегатні підшипники літаків
С14
ФІОЛЕ-2У
-30 +100
Голчасті підшипники автомобілів
С15
ВНИИНП-207
-60 +180
Авіаційні електромашини
С16
ВНИИНП-246
-60 до +250
Слабо навантажені швидкісні підшипники електромашин у вакуумі
С17
ЛІТОЛ-24
-40 до +120
Підшипники багатоцільового призначення
С18
ВНИИНП-233
-40 до +250
Підшипники качательного руху
С19
ВНИИНП-286
-60 +120
Гіроскопи
С20
ВНИИНП-274
-80 +130
Літальні апарати, мініатюрні приладові підшипники
С21
ЕРА
-60 +120
Системи управління
С22
СВЭМ
-40 до +120
Суднові електромашини
С23
ШРУС-4
-60 до +250
Підшипники зчеплень автомобілів і тракторів
С25
ІНДУ
менше 300
Тихохідні конвеєри, вантажні візки і ін
С26
ЛДС-3
-50 +130
Електродвигуни загального призначення
С27
ФАНОЛ
-40 +100
Маточини коліс, робочі механізми сільгоспмашин
